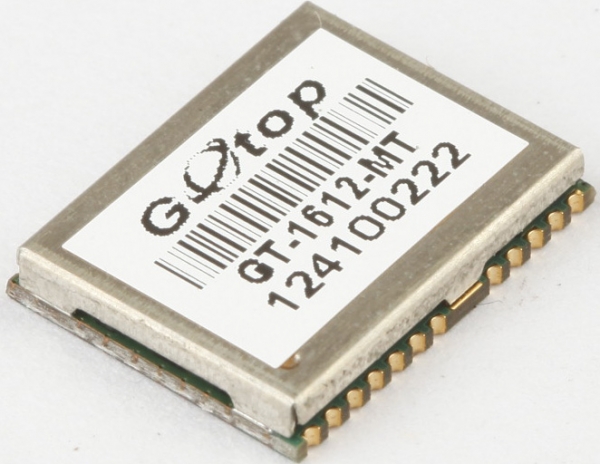

![]() 模块标准尺寸: 16mmx12mmx2.6mm 采用高性能低功耗MTK MT3339芯片设计,采用KDS 0.5PPM高精度 TCXO 内置LNA,高增益低噪声信号放大器;弱信号下能实现快速定位 芯片内置Flash,支持星历推算定位功能 支持MTK EPO辅助定位 通讯方式:UART / TTL 低电源功耗: Max 20mA@3.3V · 工作电压范围: 2.8V to 4.3V,备份电压范围:1.8V to 4.3V 单面表贴,二次 SMT 方案,更快速的应用 采用无铅工艺制造,符合 RoHS 标准 |
性能参数說明:
参数 |
技术指标 |
|
接收机类型 |
GPS L1频段 C/A码,66通道 |
|
接收灵敏度 |
跟踪 捕获 |
-165dBm -156dBm(热) -148dBm(冷) |
定位准确精度
|
位置 速度 秒脉冲 (PPS) |
5m CEP without SA 0.1m/s without SA 10ns RMS |
启动定位时间 |
冷启动定位 溫启动定位 熱启动定位 重新捕获定位 |
38s 35s 1s 小于1秒 |
工作电流 |
跟踪电流 捕获电流 睡眠/休眠电流 |
20mA @3.3V Vcc 20mA TBD |
数据更新 |
1Hz |
|
动态性能 |
高度上限 速度上限 加速度上限 |
Max 18,000m Max 515m/s 小于4G |
